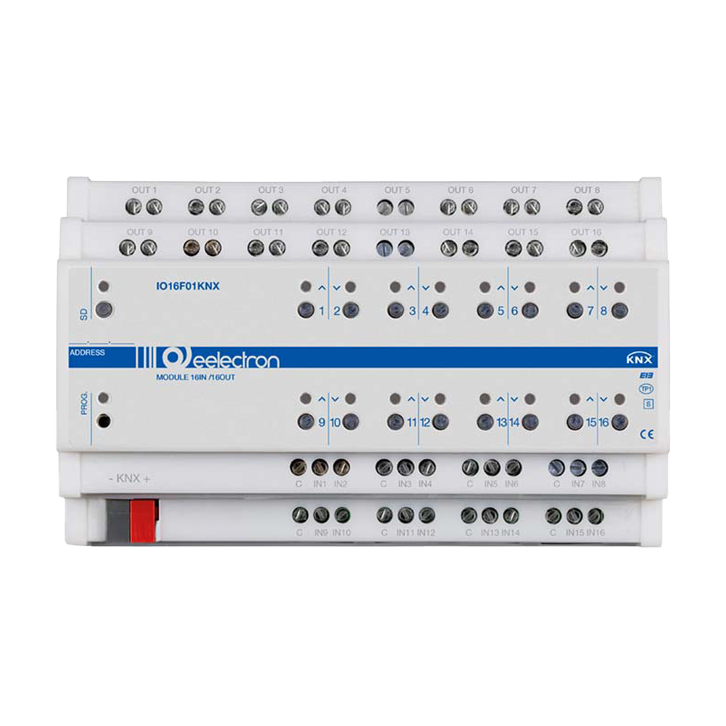

KNX 16 kanal universal modul 16 inn/ 16 rele
Listepris kr 7 121,-
Listepris: kr 7 121,-
- KNX universalaktuator med 16 reléutganger og 16 innganger for potensialfrie kontakter.
- Utgangene kan brukes til lys og laster, ventiler eller opptil 8 persiennemotorer, avhengig av konfigurering.
- Inngang 2, 6, 10 og 14 kan alternativt brukes til NTC-temperatur-/gulvfølere.
- Inngangene kan også konfigureres som utganger for kompatible signal-LED-er. Funksjonen velges per kanal i ETS.
- Manuell betjening og status-LED-er. DIN-skinne, 8 moduler; forsynes fra KNX-bussen.
- Ekstern temperatur-/gulvføler (NTC): 3 m – 8581671 eller 6 m – 8581684.
- IO16F01KNX kombinerer 16 reléutganger med 16 kontaktinnganger i én KNX-enhet. Utgangene kan konfigureres for 16 lys-/lastkurser, 16 PWM-styrte ventiler, 8 persienner eller rullegardiner, 8 trepunktsventiler eller 4 torørs viftekonvektorer. Dette er alternative oppsett som benytter de samme reléene.
- Reléene er oppgitt til 16 A ved 230 V AC og resistiv last (cos φ = 1). Tillatt belastning avhenger av lasttype. For LED-drivere må innkoblingsstrømmen kontrolleres mot reléets grense på 165 A i 20 ms. Fronten har knapper for lokal betjening og LED-indikering.
- De 16 inngangene kan brukes til potensialfrie trykknapper og brytere for av/på, dimming, persienner, scenarier og sekvenser. De kan alternativt drive kompatible signal-LED-er av typen LD00A01ACC / LD00A11ACC.
- Inngang 2, 6, 10 og 14 kan alternativt lese NTC-temperaturfølere og sende fire temperaturmålinger på KNX. Kontakt, signal-LED og NTC er alternative funksjoner på den aktuelle inngangen. Maksimal tilkoblingskabel er 30 m med tvunnet kabel.
- To komplette termostatmoduler med PI-regulering kan aktiveres dersom inngang 3–8 og 11–16 ikke brukes. Termostatfunksjonene kan styre varme, kjøling, ventiler og viftekonvektorer. Kanalbruken må derfor velges etter ønsket funksjon.
- Enheten monteres på DIN-skinne i innendørs tavle, opptar 8 moduler og forsynes fra KNX-bussen. Temperatursensorer og øvrig eksternt tilbehør bestilles separat.
| Produsent | Eelectron |
| Varenummer | IO16F01KNX |
| Kommunikasjon | KNX TP |
| Reléutganger | 16 |
| Kontaktinnganger | 16 for potensialfrie kontakter |
| NTC-innganger | Inngang 2, 6, 10 og 14, alternativ konfigurasjon |
| Andre inngangsfunksjoner | Signal-LED, alternativ konfigurasjon |
| Maks. inngangs-/følerkabel | 30 m, tvunnet kabel |
| Relélast, resistiv | 16 A ved 230 V AC, cos φ = 1 |
| Relélast, induktiv | 8 A ved 230 V AC, cos φ = 0,6 |
| Reléets merkestrøm | 16 A / 16 AX, 140 µF |
| Maks. innkoblingsstrøm | 165 A / 20 ms |
| Persiennekanaler | Opptil 8, avhengig av relékonfigurering |
| Termostatfunksjoner | 2; krever at inngang 3–8 og 11–16 ikke brukes |
| Forsyning | 21–32 V DC via KNX-bussen |
| Strømforbruk fra KNX | ≤ 10 mA; 10–30 mA i 50 ms ved kobling, ETS-parameter |
| Montering | DIN-skinne, 8 moduler |
| Kapslingsgrad | IP20 |
| Driftstemperatur | −5 til +45 °C |
| Vekt | Ca. 520 g |
| Bruksområde | Innendørs tavle |
