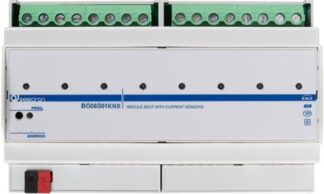

KNX relèutgang 8X16A C-last m/status

Produkt nr: 2308.16REGCHM

kr 7 546,-

  • KNX relèutgang 8-kanal 16A, C-last
  • Din skinne montert, 8 moduler

Lagervare

+

Lagervare

Levering: 1-3 virkedager

Beskrivelse

Beskrivelse

  • Manuell betjening av reléene, uavhengig av bussen
  • Benyttes som NO eller NC kontakter
  • Koblings tilbakemelding (kun bussdrift)
  • Tidsfunksjoner: inn-, utkoblingsforsinkelse, trappelysbryter med forvarselfunksjon
  • Integrering i lysscener
  • Ekstra strømforsyning trengs ikke
  • Strømmåling: måling av laststrømmen for hver utgang

Teknisk data

KNX medium: TP 256
Merke spenning KNX: DC 21 ... 32 V SELV
Tilkobling, KNX:: terminal
Effekt forbruk KNX: typisk 240 mW
Effekt tap: maks. 8 W
Omgivelsestemperatur: −5 ... +45 °C
Lagrings-/ transporttemperatur: −25 ... +70 °C
Monteringsbredde: 144 mm (8 moduler)
Tilkobling, utganger
    Tilkoblingstype: skruklemmer
    entrådet: 1 x 0.5 ... 4 mm²
    flertrådet uten endehylse: 1 x 0.5 ... 4 mm²
    flertrådet med endehylse: 1 x 0.5 ... 2.5 mm²
Strømmåling (sinus)
Nettfrekvens: 50/60 Hz
Måleområde: 0.25 ... 16 A
Koblingsutganger
Kontakt type Potensialfri relèkontakt (μ kontakt)
Koblingsspenning AC: AC 250 / 400 V
????? 16 A
????? 10 A
????? 10 A
????? 6 A
Lysstoffrør: 16 AX
Ohmsk last: 3680 W
Kapasitiv last: 16 A / 200 µF
Koblingsspenning DC: DC 12 ... 24 V
Koblingsstrøm DC: 16 A
????? 100 mA
????? 600 A
????? 300 A
Lampe last
Glødelamper: 3680 W
HV halogen lamper: 3680 W
LV halogen lamper med
    induktive trafoer: 2000 VA
    elektroniske trafoer: 2500 W
Lysstoffrør: T5/T8
    ukompensert: 3680 W
    parallellkompensert: 2500 W / 200 µF
    Duo-kobling: 3680 W / 200 µF
Kompaktlysrør
    ukompensert: 3680 W
    parallellkompensert: 2500 W / 200 µF
Kvikksølvdamplamper
    ukompensert: 3680 W
    parallellkompensert: 3680 W / 200 µF
Godkjenninger: VDE
