Beskrivelse
- Hver enkelt utgang kan konfigureres uavhengig for å kontrollere lys eller generiske laster
- 8 logiske blokker tilgjengelige

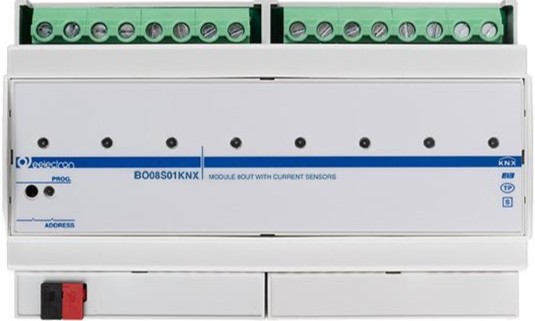

KNX relèutgang 8-kanal universal modul 20A m/strømmåling
Produkt nr: BO08S01KNX
Listepris kr 6 480,-
- KNX relèutgang 8-kanal 20A
- Din skinne montert, 8 moduler
Lagervare
Normalt på lager
Levering: Normalt, 1-3 virkedager
- Beskrivelse
- Teknisk data

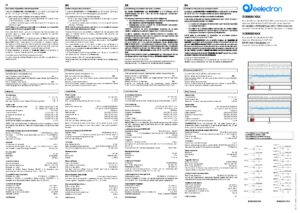

- Dokumenter
| Strømforsyning | |
| Via buss EIB/KNX®-kabel | 21 ÷ 32 V DC |
| Strømforbruk | ≤ 12 mA |
| Maks. forbruk ved kobling (80 ms per relé) | ≤ 25 mA |
| Utganger | |
| Maks. strøm per utgang | AC1 (cos φ ≤ 0,8) 8 A / 230 V AC ±10% |
| Maks. toppstrøm | 500 A / 120 µs |
| Resistiv last | 20 A 230 V AC ±10% |
| Glødelamper | 16 A 230 V AC ±10% |
| Motor | 10 A 230 V AC ±10% |
| Lysrør | 10 A 230 V AC ±10% |
| Minimum mekanisk brytekapasitet | 1 × 10⁴ |
| Merk: | For LED-lamper: sørg alltid for at maksimal toppstrøm trukket av strømforsyningen er lavere enn maksimal tillatt toppstrøm for reléet. |
| Strømmåling BO08S01KNX | |
| Måleområde | TRUE RMS 0,1 til 20 A |
| Nøyaktighet | ±3 % av faktisk strømverdi og ±100 mA @ 50/60 Hz |
| Lavpassfilter transientrespons (tau) | 300 ms |
| Minimum detektert verdi | I > 100 mA (≈ 23 W) |
| Tilkoblinger | |
| Maks. ledertverrsnitt (solid) | 6 mm² |
| Godkjent lederstørrelse (solid eller flertrådet) | 20 til 10 AWG (0,5 mm² til 5 mm²) |
| Anbefalt klem-/strammeskrue | M3.0 / 0,5 Nm |
| Mekaniske data | |
| Kapsling | PC+GF |
| Mål | 8 DIN-moduler |
| Vekt | ca. 700 g |
| Elektrisk sikkerhet | |
| Beskyttelsesgrad | IP20 (EN 60529) |
| Buss-spenning (sikker lavspenning) | 21 ÷ 32 V DC |
| Referansestandarder | EN 63044-3 |
| Samsvar | Lavspenningsdirektiv 2014/35/EU og Electrical Equipment (Safety) Regulations 2016 S.I. 2016:1101 |
| Elektromagnetisk kompatibilitet | |
| Referansestandarder | EN 63044-5-1 / EN 63044-5-2 |
| Samsvar | EMC-direktiv 2014/30/EU og Electromagnetic Compatibility Regulations 2016 S.I. 2016:1091 |
| Miljøspesifikasjoner | |
| Referansestandarder | EN 50491-2 |
| Omgivelsestemperatur | -5 °C til +45 °C |
| Lagringstemperatur | -25 °C til +55 °C |
| Relativ fuktighet (ikke kondenserende) | maks. 90 % |
| Installasjonsmiljø | Innendørs |
| Sertifiseringer | KNX® |
