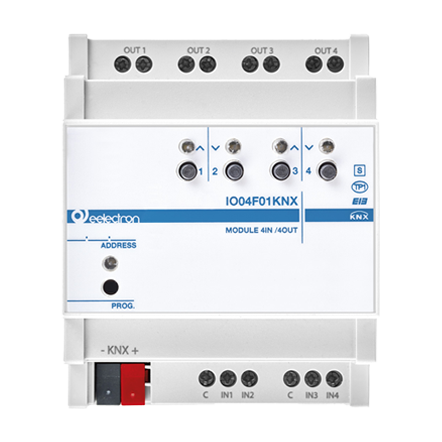

KNX universalaktuator 4 inn / 4 ut, DIN, 4 moduler
Listepris kr 3 603,-
Listepris: kr 3 603,-
- KNX universalaktuator med 4 reléutganger og 4 innganger for potensialfrie kontakter.
- Utgangene kan brukes til lys og laster, ventiler eller opptil 2 persiennemotorer, avhengig av konfigurering.
- Inngang 1, 2, 3 og 4 kan alternativt brukes til NTC-temperatur-/gulvfølere.
- Inngang 1, 2, 3 og 4 kan også konfigureres som utganger for kompatible signal-LED-er. Funksjonen velges per kanal i ETS.
- Manuell betjening og status-LED-er. DIN-skinne, 4 moduler; forsynes fra KNX-bussen.
- Ekstern temperatur-/gulvføler (NTC): 3 m – 8581671 eller 6 m – 8581684.
- IO04F01KNX kombinerer 4 reléutganger med 4 kontaktinnganger i én KNX-enhet. Utgangene kan konfigureres for 4 lys-/lastkurser, 4 PWM-styrte ventiler, 2 persienner eller rullegardiner, 2 trepunktsventiler eller 1 torørs viftekonvektor. Dette er alternative oppsett som benytter de samme reléene.
- Reléene er oppgitt til 16 A ved 230 V AC og resistiv last (cos φ = 1). Tillatt belastning avhenger av lasttype. For LED-drivere må innkoblingsstrømmen kontrolleres mot reléets grense på 165 A i 20 ms. Fronten har knapper for lokal betjening og LED-indikering.
- De 4 inngangene kan brukes til potensialfrie trykknapper og brytere for av/på, dimming, persienner, scenarier og sekvenser. Inngang 1, 2, 3 og 4 kan alternativt drive kompatible signal-LED-er av typen LD00A01ACC / LD00A11ACC.
- Inngang 1, 2, 3 og 4 kan alternativt lese NTC-temperaturfølere og sende fire temperaturmålinger på KNX. Kontakt, signal-LED og NTC er alternative funksjoner på den aktuelle inngangen. Maksimal tilkoblingskabel er 30 m med tvunnet kabel.
- Fire komplette termostatmoduler med PI-regulering kan benyttes til varme, kjøling, ventiler og viftekonvektorer. Funksjon og kanalbruk velges i ETS.
- Enheten monteres på DIN-skinne i innendørs tavle, opptar 4 moduler og forsynes fra KNX-bussen. Temperatursensorer og øvrig eksternt tilbehør bestilles separat.
| Produsent | Eelectron |
| Varenummer | IO04F01KNX |
| Kommunikasjon | KNX TP |
| Reléutganger | 4 |
| Kontaktinnganger | 4 for potensialfrie kontakter |
| NTC-innganger | Inngang 1, 2, 3 og 4, alternativ konfigurasjon |
| Signal-LED-utganger | Inngang 1, 2, 3 og 4, alternativ konfigurasjon |
| Maks. inngangs-/følerkabel | 30 m, tvunnet kabel |
| Kontaktavlesning | 3,3 V DC |
| Relélast, resistiv | 16 A ved 230 V AC, cos φ = 1 |
| Relélast, induktiv | 8 A ved 230 V AC, cos φ = 0,6 |
| Reléets merkestrøm | 16 A / 16 AX, 140 µF |
| Min. koblingsstrøm | 10 mA |
| Maks. innkoblingsstrøm | 165 A / 20 ms |
| Glødelamper | Maks. 10 A |
| Motorlast | Maks. 10 A |
| Lysrør, maks. 140 µF | Maks. 3 A / 700 W |
| Elektronisk forkobling | Maks. 6 A |
| Persiennekanaler | Opptil 2, avhengig av relékonfigurering |
| Termostatfunksjoner | 4 |
| Forsyning | 21–32 V DC via KNX-bussen |
| Strømforbruk fra KNX | ≤ 10 mA; 10–30 mA i 50 ms ved kobling, ETS-parameter |
| Maks. lederareal | 2,5 mm² |
| Montering | DIN-skinne, 4 moduler |
| Kapslingsgrad | IP20 |
| Driftstemperatur | −5 til +45 °C |
| Lagringstemperatur | −20 til +55 °C |
| Relativ luftfuktighet | Maks. 90 %, ikke kondenserende |
| Vekt | Ca. 280 g |
| Bruksområde | Innendørs tavle |
