KNX DALI2 GATEWAY – 1 CHANNEL – MULTI MASTER , MQTT

Eelectron IC01D03DAL er en KNX/DALI-2 Multi Master-gateway for anlegg der lysdrivere, DALI-2-sensorer og trykknapper skal arbeide sammen. Gatewayen kan regulere belysningen etter tilstedeværelse og målt lysnivå, samtidig som styring og status utveksles med KNX.

Lys, sensorer og innganger

Én DALI-linje håndterer opptil 64 forkoblinger og 16 grupper. Støtte for opptil 8 DALI-2-bevegelses-/lyssensorer etter IEC 62386-303/-304, opptil 8 DALI-trykknappmoduler med 4 kanaler per enhet og opptil 8 generiske DALI-inngangsenheter for fysiske måleverdier. Funksjonene konfigureres i den tilhørende ETS-applikasjonen.

DT8-fargestyring omfatter fargetemperatur, XY og RGB/RGBW etter drivertype. Scener, tidsstyring og driftstimeteller gir fleksibel lysstyring og vedlikeholdsoversikt. Nødlys med eget batteri (DT1) støttes med testfunksjoner; anlegg med sentralbatteri støttes også.

Nettverk og idriftsettelse

Ethernet og integrert webserver gir tilgang til idriftsettelse, betjening og diagnostikk. Gatewayen kan også settes opp via ETS/DCA og betjenes med display og knapper i front. KNX Data Secure støttes.

MQTT-funksjonen er tilgjengelig fra firmware 2.0.0 med tilhørende applikasjon. Gatewayen fungerer som MQTT-klient og kobles til en ekstern MQTT-broker for utveksling av data og kommandoer.

Strømforsyning og montering

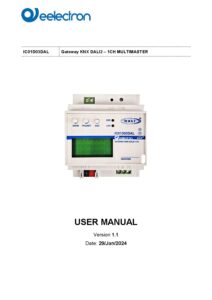

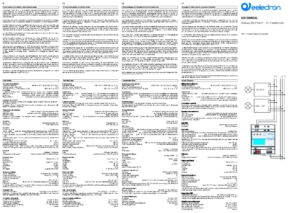

Monteres på DIN-skinne i fordeling, 4 moduler. Integrert DALI-bussforsyning leverer garantert 160 mA. Strømforbruket til alle tilkoblede DALI-enheter, inkludert sensorer, må inngå i denne grensen. Se datablad og brukerhåndbok under Dokumenter.
