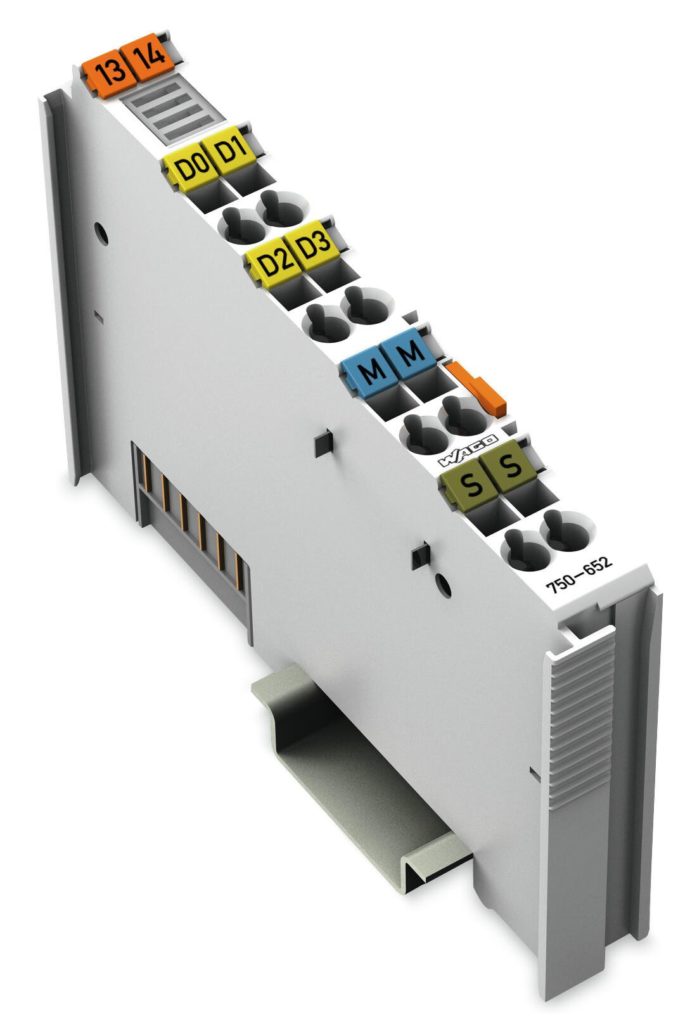

WI/O RS-232/485 grensesnitt

Produkt nr: 750-652

Lagervare

FDV produkt

Legg til i favoritterAllerede lagt til
Legg til i favoritter

Teknisk data

Technical Data:
Signaltype RS-232
RS-422 / RS-485
Baud rate 300 Baud … 115,2 kBd
Bitoverføring RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F
Overføringskanaler 1 TxD / 1 RxD, full duplex, half duplex
Linjelengde RS-485/-422: maks. ca. 1000 m tvinnet par, RS-232: maks. 40 m
Databredde 1 x 46/1 x 22/1 x 6-byte input/output (parameterizable), 2-byte control/status
Paritet None/Odd/Even
Antall databits 7/8, justerbar
Antall stoppbit 1/2, justerbar
Buffer 2560-byte input / 512-byte output
Supplyspenning (system) 5 VDC; via data kontakter
Forbruk (5 V systemsupply) 85mA
Supplyspenning (felt) 24 VDC; via knivkontakter (strømforsyning via knivkontakt; overføring via fjærkontakt)
Isolasjon 500 V system/felt
Antall inkommende strømforbindelser 2
Antall utgående strømforbindelser 2
Strømkapasiteten (jumperkonktakter) 10A
Connection data:
Tilkoblingsteknologi: inngang/utgang 8 x CAGE CLAMP®
Koblingstype (1) Innganger/utganger
Helkjerneleder 0,08 … 2,5 mm² / 28 … 14 AWG
Finetrådet leder 0,08 … 2,5 mm² / 28 … 14 AWG
Listlengde 8 … 9 mm / 0.31 … 0.35 inch
Physical data:
Bredde 12 mm / 0.472 inch
Høyde 100 mm / 3.937 inch
Dybde 67,8 mm / 2.669 inch
Dybde fra øvre kant på DIN-skinne 60,6 mm / 2.386 inch
Mechanical data:
Festetype DIN-35-skinne
Material Data
Farge lysegrå
Konstruksjonsmateriale Polykarbonat, polyamid 6.6
Brannbelastning 0,95MJ
Vekt 50,3g
Samsvarsmerke CE
Drifttemperatur 0 … 55 °C
Omgivelsestemperatur (lagring) -25 … 85 °C
Beskyttelsestype IP 20
Forurensningsgrad (5) 2 per IEC 61131-2
Driftshøyde 0 … 2000 m
Monteringsposisjon horisontal (stående / liggende); vertikal
Relativ luftfuktighet (uten kondens) 95%
Vibrasjonsmotstand 4g per IEC 60068-2-6
Støtmotstand 15g per IEC 60068-2-27
EMC immunitet mot interface per EN 61131-2, marine applikasjoner
EMC stråling fra interface per EN 61131-2, marine applikasjoner
Eksponering for forurensing per IEC 60068-2-42 og IEC 60068-2-43
Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % 10ppm
Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % 25ppm
    Technical Data:
    Signaltype RS-232
    RS-422 / RS-485
    Baud rate 300 Baud … 115,2 kBd
    Bitoverføring RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F
    Overføringskanaler 1 TxD / 1 RxD, full duplex, half duplex
    Linjelengde RS-485/-422: maks. ca. 1000 m tvinnet par, RS-232: maks. 40 m
    Databredde 1 x 46/1 x 22/1 x 6-byte input/output (parameterizable), 2-byte control/status
    Paritet None/Odd/Even
    Antall databits 7/8, justerbar
    Antall stoppbit 1/2, justerbar
    Buffer 2560-byte input / 512-byte output
    Supplyspenning (system) 5 VDC; via data kontakter
    Forbruk (5 V systemsupply) 85mA
    Supplyspenning (felt) 24 VDC; via knivkontakter (strømforsyning via knivkontakt; overføring via fjærkontakt)
    Isolasjon 500 V system/felt
    Antall inkommende strømforbindelser 2
    Antall utgående strømforbindelser 2
    Strømkapasiteten (jumperkonktakter) 10A
    Connection data:
    Tilkoblingsteknologi: inngang/utgang 8 x CAGE CLAMP®
    Koblingstype (1) Innganger/utganger
    Helkjerneleder 0,08 … 2,5 mm² / 28 … 14 AWG
    Finetrådet leder 0,08 … 2,5 mm² / 28 … 14 AWG
    Listlengde 8 … 9 mm / 0.31 … 0.35 inch
    Physical data:
    Bredde 12 mm / 0.472 inch
    Høyde 100 mm / 3.937 inch
    Dybde 67,8 mm / 2.669 inch
    Dybde fra øvre kant på DIN-skinne 60,6 mm / 2.386 inch
    Mechanical data:
    Festetype DIN-35-skinne
    Material Data
    Farge lysegrå
    Konstruksjonsmateriale Polykarbonat, polyamid 6.6
    Brannbelastning 0,95MJ
    Vekt 50,3g
    Samsvarsmerke CE
    Drifttemperatur 0 … 55 °C
    Omgivelsestemperatur (lagring) -25 … 85 °C
    Beskyttelsestype IP 20
    Forurensningsgrad (5) 2 per IEC 61131-2
    Driftshøyde 0 … 2000 m
    Monteringsposisjon horisontal (stående / liggende); vertikal
    Relativ luftfuktighet (uten kondens) 95%
    Vibrasjonsmotstand 4g per IEC 60068-2-6
    Støtmotstand 15g per IEC 60068-2-27
    EMC immunitet mot interface per EN 61131-2, marine applikasjoner
    EMC stråling fra interface per EN 61131-2, marine applikasjoner
    Eksponering for forurensing per IEC 60068-2-42 og IEC 60068-2-43
    Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % 10ppm
    Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % 25ppm
