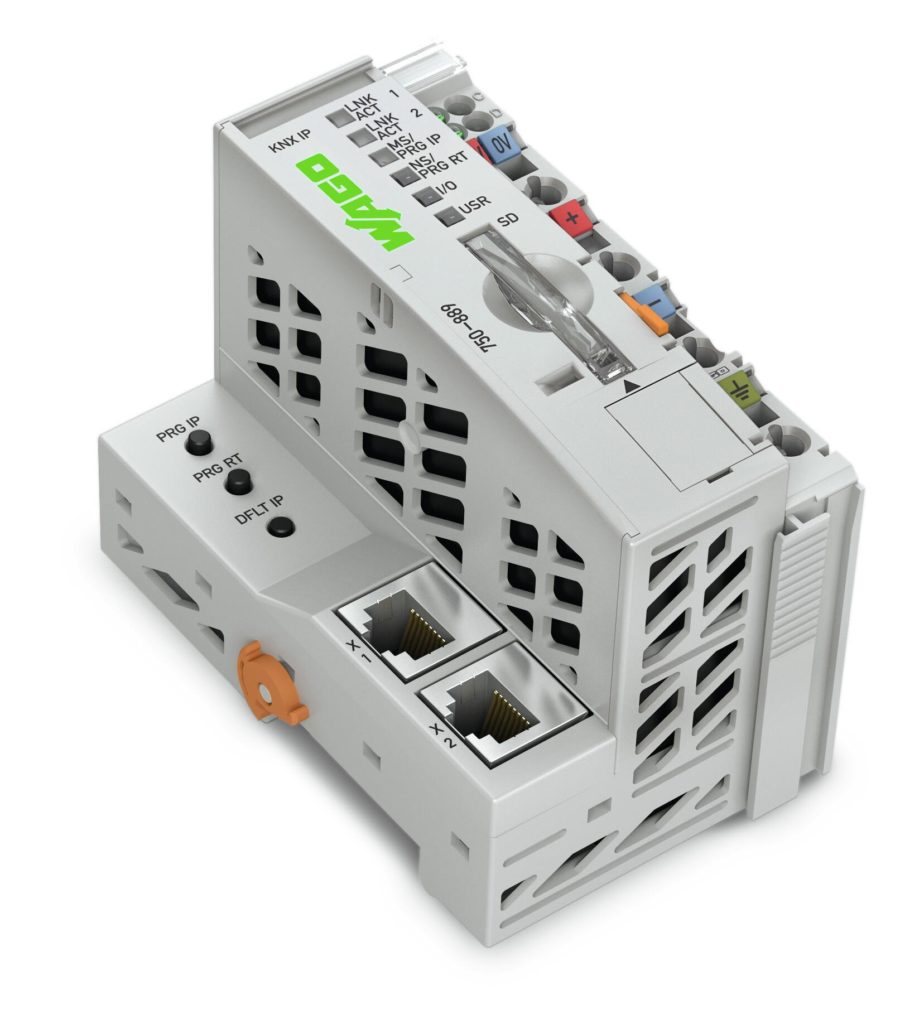

KNX WI/O kontroller KNX/IP

Produkt nr: 750-889

Lagervare

FDV produkt

Legg til i favoritterAllerede lagt til
Legg til i favoritter

Teknisk data

Detaljer
Merknad Plugin-modulen WAGO ETS3 / 4 er en komponent i WAGO-ETS3-produktdatabanken og kan lastes ned gratis
Technical Data
Kommunikasjon KNX IP
Modbus (TCP, UDP)
ETHERNET
ETHERNET protokoller HTTP
BootP
DHCP
DNS
AutoIP
SNTP
FTP
SNMP V3
SMTP
Visualisering Web Visu
CPU 32 bits
Programmeringsspråk iht. IEC 61131-3 Instruksjonsliste (IL)
Stigediagram (LD)
Funksjonsblokkdiagram (FBD), Kontinuerlig funksjonsdiagram (CFC)
Strukturert tekst (ST)
Sequential Function Chart (SFC)
Programmeringsmiljø WAGO-I/O-PRO V2.3 (basert på CODESYS V2.3)
Konfigurasjonsalternativer WAGO-I/O-CHECK
Web Basert Management
Utstyrsspesifikasjon KNX/TP1 Bus Spesifikasjon: 1.0
Netverklengde (maks) ≤ 2000 m; maks. 20 kontrollere i serie
Baud rate (kommunikasjon/feltbuss 1) 10/100 Mbit/s
Baud rate 10/100 Mbit/s
Maks lengde på bussegment 100 m
Overføringsmedium (kommunikasjon/feltbuss) S-UTP; 100 Ω; Cat. 5
Programminne 1024 kByte
Dataminne 1024 kByte
Permanent softwareminne 32Kbytes
Minne for feltbussvariabler (max) 512Byte
Minne for feltbussutganger (max) 512Byte
Minnekorttype SD og SDHC opp til 32 GB (alle garanterte egenskaper er bare gyldige ved bruk av WAGO minnekort)
Minnekortspor Push-push-mekanisme; avdekningslokk (forseglbart)
Connection data
Koblingsteknologi: kommunikasjon/feltbuss KNX IP: 2 x RJ-45; Modbus TCP/UDP: 2 x RJ-45
Tilkoblingsteknologi: systemtilførsel 2 x CAGE CLAMP®
Tilkoblingsteknologi: feltsupply 6 x CAGE CLAMP®
Koblingstype (1) System/felt forsyning
Helkjerneleder 0,08 … 2,5 mm² / 28 … 14 AWG
Finetrådet leder 0,08 … 2,5 mm² / 28 … 14 AWG
Listlengde 8 … 9 mm / 0.31 … 0.35 inch
Koblingsteknologi: enhetskonfigurasjon 1 x Han kontakt; 4-polet
Physical data
Bredde 61,5 mm / 2.421 inch
Høyde 100 mm / 3.937 inch
Dybde 71,9 mm / 2.831 inch
Dybde fra øvre kant på DIN-skinne 64,7 mm / 2.547 inch
Mechanical data
Vekt 192g
Farge grå
Konstruksjonsmateriale Polykarbonat, polyamid 6.6
Samsvarsmerke CE
Environmental requirements
Drifttemperatur 0 … 55 °C
Omgivelsestemperatur (lagring) -25 … 85 °C
Beskyttelsestype IP 20
Forurensningsgrad (5) 2 per IEC 61131-2
Driftshøyde uten temperatur derating: 0
… 2000 m; med temperaturderating: 2000
… 5000 m (0,5 K / 100 m); 5000 m (maks.)
Relativ luftfuktighet (uten kondens) 95%
Monteringsposisjon hvilke som helst
Festetype DIN-35-skinne
Vibrasjonsmotstand 4g per IEC 60068-2-6
Støtmotstand 15g per IEC 60068-2-27
EMC immunitet mot interface per EN 61000-6-2
EMC stråling fra interface per EN 61000-6-3
Eksponering for forurensing per IEC 60068-2-42 og IEC 60068-2-43
Brannbelastning 2,802MJ
Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % 10ppm
Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % 25ppm
    Detaljer
    Merknad Plugin-modulen WAGO ETS3 / 4 er en komponent i WAGO-ETS3-produktdatabanken og kan lastes ned gratis
    Technical Data
    Kommunikasjon KNX IP
    Modbus (TCP, UDP)
    ETHERNET
    ETHERNET protokoller HTTP
    BootP
    DHCP
    DNS
    AutoIP
    SNTP
    FTP
    SNMP V3
    SMTP
    Visualisering Web Visu
    CPU 32 bits
    Programmeringsspråk iht. IEC 61131-3 Instruksjonsliste (IL)
    Stigediagram (LD)
    Funksjonsblokkdiagram (FBD), Kontinuerlig funksjonsdiagram (CFC)
    Strukturert tekst (ST)
    Sequential Function Chart (SFC)
    Programmeringsmiljø WAGO-I/O-PRO V2.3 (basert på CODESYS V2.3)
    Konfigurasjonsalternativer WAGO-I/O-CHECK
    Web Basert Management
    Utstyrsspesifikasjon KNX/TP1 Bus Spesifikasjon: 1.0
    Netverklengde (maks) ≤ 2000 m; maks. 20 kontrollere i serie
    Baud rate (kommunikasjon/feltbuss 1) 10/100 Mbit/s
    Baud rate 10/100 Mbit/s
    Maks lengde på bussegment 100 m
    Overføringsmedium (kommunikasjon/feltbuss) S-UTP; 100 Ω; Cat. 5
    Programminne 1024 kByte
    Dataminne 1024 kByte
    Permanent softwareminne 32Kbytes
    Minne for feltbussvariabler (max) 512Byte
    Minne for feltbussutganger (max) 512Byte
    Minnekorttype SD og SDHC opp til 32 GB (alle garanterte egenskaper er bare gyldige ved bruk av WAGO minnekort)
    Minnekortspor Push-push-mekanisme; avdekningslokk (forseglbart)
    Connection data
    Koblingsteknologi: kommunikasjon/feltbuss KNX IP: 2 x RJ-45; Modbus TCP/UDP: 2 x RJ-45
    Tilkoblingsteknologi: systemtilførsel 2 x CAGE CLAMP®
    Tilkoblingsteknologi: feltsupply 6 x CAGE CLAMP®
    Koblingstype (1) System/felt forsyning
    Helkjerneleder 0,08 … 2,5 mm² / 28 … 14 AWG
    Finetrådet leder 0,08 … 2,5 mm² / 28 … 14 AWG
    Listlengde 8 … 9 mm / 0.31 … 0.35 inch
    Koblingsteknologi: enhetskonfigurasjon 1 x Han kontakt; 4-polet
    Physical data
    Bredde 61,5 mm / 2.421 inch
    Høyde 100 mm / 3.937 inch
    Dybde 71,9 mm / 2.831 inch
    Dybde fra øvre kant på DIN-skinne 64,7 mm / 2.547 inch
    Mechanical data
    Vekt 192g
    Farge grå
    Konstruksjonsmateriale Polykarbonat, polyamid 6.6
    Samsvarsmerke CE
    Environmental requirements
    Drifttemperatur 0 … 55 °C
    Omgivelsestemperatur (lagring) -25 … 85 °C
    Beskyttelsestype IP 20
    Forurensningsgrad (5) 2 per IEC 61131-2
    Driftshøyde uten temperatur derating: 0
    … 2000 m; med temperaturderating: 2000
    … 5000 m (0,5 K / 100 m); 5000 m (maks.)
    Relativ luftfuktighet (uten kondens) 95%
    Monteringsposisjon hvilke som helst
    Festetype DIN-35-skinne
    Vibrasjonsmotstand 4g per IEC 60068-2-6
    Støtmotstand 15g per IEC 60068-2-27
    EMC immunitet mot interface per EN 61000-6-2
    EMC stråling fra interface per EN 61000-6-3
    Eksponering for forurensing per IEC 60068-2-42 og IEC 60068-2-43
    Brannbelastning 2,802MJ
    Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % 10ppm
    Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % 25ppm
