Technical Data: | |
Utstyrsspesifikasjon | KNX/TP1 Bus Spesifikasjon: 1.0 |
Enhetesspesifik | Antall gruppe adresser: 254; Antall kommunikasjons objekter: 253; Antall associations: 254 |
Strømforbruk (typ) | 5 mA (KNX) |
Baud rate | 9,6 kBd (KNX) |
Databredde | 24 bytes |
Strømforsyning | KNX: via KNX power supply unit |
Igangkjøring | WAGO-I/O-PRO V2.3 |
Avansert diagnostikk | via FbKNX_Master_646 funksjonblokk (enhetmodus) |
Supplyspenning (system) | 5 VDC; via data kontakter |
Forbruk (5 V systemsupply) | 25mA |
Isolasjon | 2.5 kV (rms) |
Connection data: | |
Tilkoblingsteknologi: inngang/utgang | 8 x CAGE CLAMP® |
Koblingstype (1) | Innganger/utganger |
Helkjerneleder | 0,08 … 2,5 mm² / 28 … 14 AWG |
Finetrådet leder | 0,08 … 2,5 mm² / 28 … 14 AWG |
Listlengde | 9 … 10 mm / 0.35 … 0.39 inch |
Koblingspunkt | Programming button; Bridge 2/6 |
Physical data: | |
Bredde | 12 mm / 0.472 inch |
Høyde | 100 mm / 3.937 inch |
Dybde | 69 mm / 2.717 inch |
Dybde fra øvre kant på DIN-skinne | 61,8 mm / 2.433 inch |
Mechanical data: | |
Festetype | DIN-35-skinne |
Pluggbar kontakt | Ja |
Material Data: | |
Farge | lysegrå |
Konstruksjonsmateriale | Polykarbonat, polyamid 6.6 |
Brannbelastning | 1,029MJ |
Vekt | 55,9g |
Samsvarsmerke | CE |
Environmental requirements: | |
Drifttemperatur | 0 … 55 °C |
Omgivelsestemperatur (lagring) | -25 … 85 °C |
Beskyttelsestype | IP 20 |
Forurensningsgrad (5) | 2 per IEC 61131-2 |
Driftshøyde | 0 … 2000 m |
Monteringsposisjon | horisontal (stående / liggende); vertikal |
Relativ luftfuktighet (uten kondens) | 95% |
Vibrasjonsmotstand | 4g per IEC 60068-2-6 |
Støtmotstand | 15g per IEC 60068-2-27 |
EMC immunitet mot interface | per EN 61000-6-2, marine applikasjoner |
EMC stråling fra interface | per EN 61000-6-3, marine applikasjoner |
Eksponering for forurensing | per IEC 60068-2-42 og IEC 60068-2-43 |
Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % | 10ppm |
Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % | 25ppm |
Innlogging

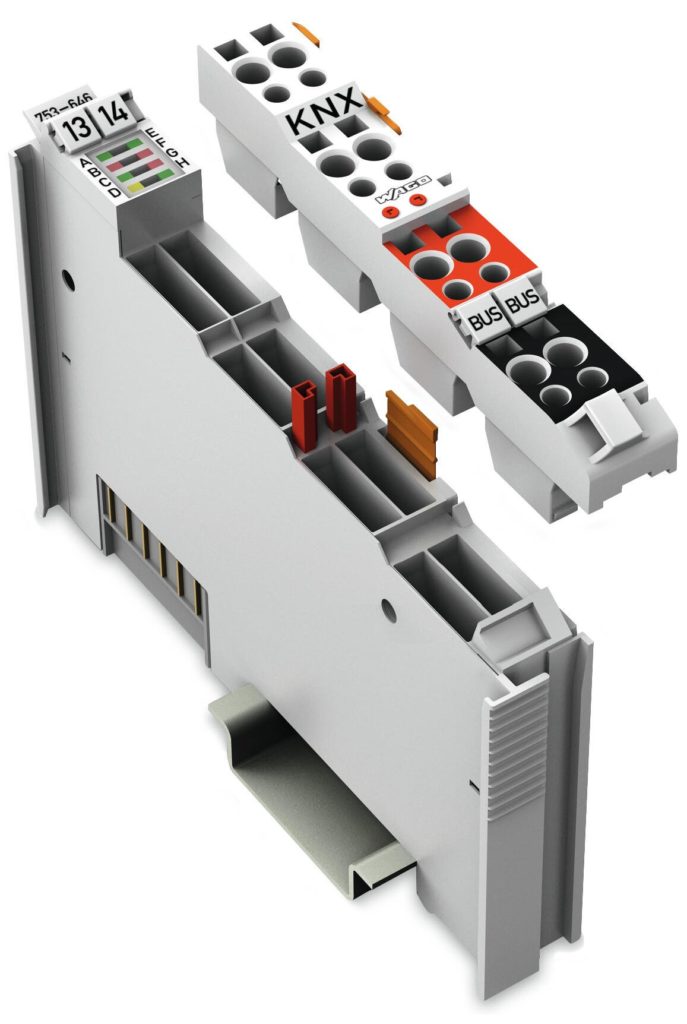

KNX WI/O grensesnitt, kommunikasjonsmodul
Produkt nr: 753-646
Lagervare
FDV produkt
Legg til i favoritterAllerede lagt til
Legg til i favoritter
Teknisk data
Technical Data: | |
Utstyrsspesifikasjon | KNX/TP1 Bus Spesifikasjon: 1.0 |
Enhetesspesifik | Antall gruppe adresser: 254; Antall kommunikasjons objekter: 253; Antall associations: 254 |
Strømforbruk (typ) | 5 mA (KNX) |
Baud rate | 9,6 kBd (KNX) |
Databredde | 24 bytes |
Strømforsyning | KNX: via KNX power supply unit |
Igangkjøring | WAGO-I/O-PRO V2.3 |
Avansert diagnostikk | via FbKNX_Master_646 funksjonblokk (enhetmodus) |
Supplyspenning (system) | 5 VDC; via data kontakter |
Forbruk (5 V systemsupply) | 25mA |
Isolasjon | 2.5 kV (rms) |
Connection data: | |
Tilkoblingsteknologi: inngang/utgang | 8 x CAGE CLAMP® |
Koblingstype (1) | Innganger/utganger |
Helkjerneleder | 0,08 … 2,5 mm² / 28 … 14 AWG |
Finetrådet leder | 0,08 … 2,5 mm² / 28 … 14 AWG |
Listlengde | 9 … 10 mm / 0.35 … 0.39 inch |
Koblingspunkt | Programming button; Bridge 2/6 |
Physical data: | |
Bredde | 12 mm / 0.472 inch |
Høyde | 100 mm / 3.937 inch |
Dybde | 69 mm / 2.717 inch |
Dybde fra øvre kant på DIN-skinne | 61,8 mm / 2.433 inch |
Mechanical data: | |
Festetype | DIN-35-skinne |
Pluggbar kontakt | Ja |
Material Data: | |
Farge | lysegrå |
Konstruksjonsmateriale | Polykarbonat, polyamid 6.6 |
Brannbelastning | 1,029MJ |
Vekt | 55,9g |
Samsvarsmerke | CE |
Environmental requirements: | |
Drifttemperatur | 0 … 55 °C |
Omgivelsestemperatur (lagring) | -25 … 85 °C |
Beskyttelsestype | IP 20 |
Forurensningsgrad (5) | 2 per IEC 61131-2 |
Driftshøyde | 0 … 2000 m |
Monteringsposisjon | horisontal (stående / liggende); vertikal |
Relativ luftfuktighet (uten kondens) | 95% |
Vibrasjonsmotstand | 4g per IEC 60068-2-6 |
Støtmotstand | 15g per IEC 60068-2-27 |
EMC immunitet mot interface | per EN 61000-6-2, marine applikasjoner |
EMC stråling fra interface | per EN 61000-6-3, marine applikasjoner |
Eksponering for forurensing | per IEC 60068-2-42 og IEC 60068-2-43 |
Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % | 10ppm |
Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % | 25ppm |
