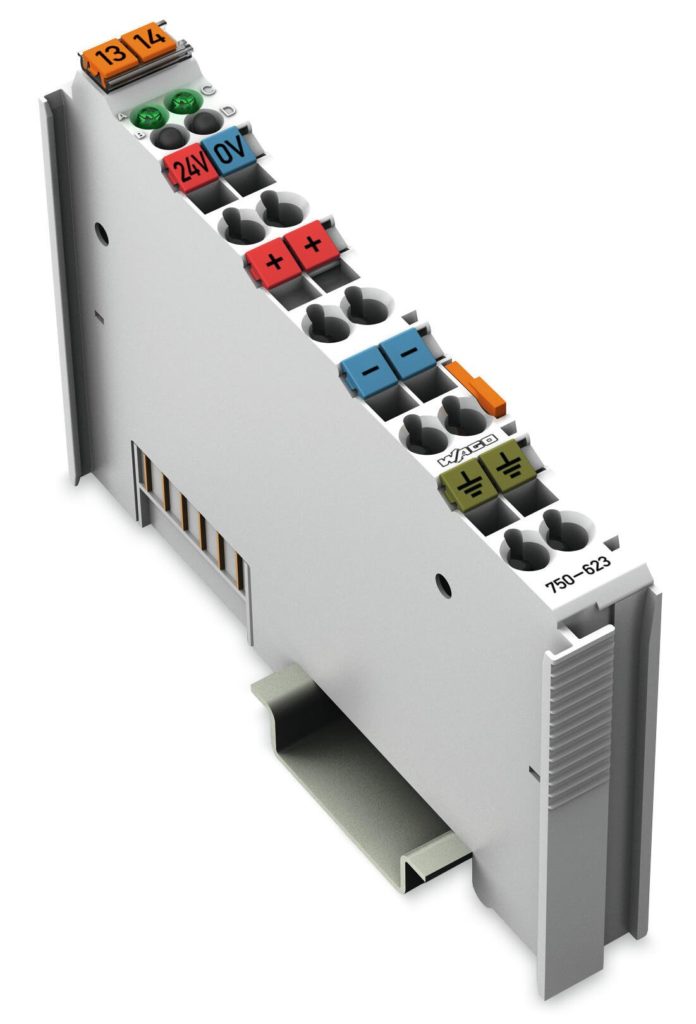

KNX WI/O forsyningsmodul 24VDC/5...15VDC

Produkt nr: 750-623

Lagervare

FDV produkt

Legg til i favoritterAllerede lagt til
Legg til i favoritter

Teknisk data

Technical Data
Signaltype Spenning
Spenningssignaltype 24 VDC
Utgangsstrøm 0.5 A (1 A at 5 V)
Utgangsspenning 5, 8, 10, 12, 15 VDC
Supplyspenning (system) 5 VDC; via data kontakter
Total strøm (system supply) 500mA
Supplyspenning (felt) 24 VDC (-15 … +20 %); via strømkniver (strømforsyning via bladkontakt; overføring via CAGE CLAMP® forbindelse; overføring via fjærkontakt); utgangsspenning justerbar trinnvis via DIP-bryter: 5 V; 8 V; 10 V; 12 V; 15 V
Antall utgående strømforbindelser 3
Connection data
Tilkoblingsteknologi: feltsupply 6 x CAGE CLAMP®
Tilkoblingsteknologi: systemtilførsel 2 x CAGE CLAMP®
Koblingstype (1) Feltforsyning
Helkjerneleder 0,08 … 2,5 mm² / 28 … 14 AWG
Finetrådet leder 0,08 … 2,5 mm² / 28 … 14 AWG
Listlengde 8 … 9 mm / 0.31 … 0.35 inch
Physical data
Bredde 12 mm / 0.472 inch
Høyde 100 mm / 3.937 inch
Dybde 69,8 mm / 2.748 inch
Dybde fra øvre kant på DIN-skinne 62,6 mm / 2.465 inch
Mechanical data
Festetype DIN-35-skinne
Material Data
Farge lysegrå
Konstruksjonsmateriale Polykarbonat, polyamid 6.6
Brannbelastning 0,992MJ
Vekt 53,8g
Samsvarsmerke CE
Environmental requirements
Drifttemperatur 0 … 55 °C
Omgivelsestemperatur (lagring) -40 … 85 °C
Beskyttelsestype IP 20
Forurensningsgrad (5) 2 per IEC 61131-2
Driftshøyde 0 … 2000 m
Monteringsposisjon horisontal (stående / liggende); vertikal
Relativ luftfuktighet (uten kondens) 95%
Vibrasjonsmotstand 4g per IEC 60068-2-6
Støtmotstand 15g per IEC 60068-2-27
EMC immunitet mot interface per EN 61000-6-2, marine applikasjoner
EMC stråling fra interface per EN 61000-6-3, marine applikasjoner
Eksponering for forurensing per IEC 60068-2-42 og IEC 60068-2-43
Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % 10ppm
Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % 25ppm
    Technical Data
    Signaltype Spenning
    Spenningssignaltype 24 VDC
    Utgangsstrøm 0.5 A (1 A at 5 V)
    Utgangsspenning 5, 8, 10, 12, 15 VDC
    Supplyspenning (system) 5 VDC; via data kontakter
    Total strøm (system supply) 500mA
    Supplyspenning (felt) 24 VDC (-15 … +20 %); via strømkniver (strømforsyning via bladkontakt; overføring via CAGE CLAMP® forbindelse; overføring via fjærkontakt); utgangsspenning justerbar trinnvis via DIP-bryter: 5 V; 8 V; 10 V; 12 V; 15 V
    Antall utgående strømforbindelser 3
    Connection data
    Tilkoblingsteknologi: feltsupply 6 x CAGE CLAMP®
    Tilkoblingsteknologi: systemtilførsel 2 x CAGE CLAMP®
    Koblingstype (1) Feltforsyning
    Helkjerneleder 0,08 … 2,5 mm² / 28 … 14 AWG
    Finetrådet leder 0,08 … 2,5 mm² / 28 … 14 AWG
    Listlengde 8 … 9 mm / 0.31 … 0.35 inch
    Physical data
    Bredde 12 mm / 0.472 inch
    Høyde 100 mm / 3.937 inch
    Dybde 69,8 mm / 2.748 inch
    Dybde fra øvre kant på DIN-skinne 62,6 mm / 2.465 inch
    Mechanical data
    Festetype DIN-35-skinne
    Material Data
    Farge lysegrå
    Konstruksjonsmateriale Polykarbonat, polyamid 6.6
    Brannbelastning 0,992MJ
    Vekt 53,8g
    Samsvarsmerke CE
    Environmental requirements
    Drifttemperatur 0 … 55 °C
    Omgivelsestemperatur (lagring) -40 … 85 °C
    Beskyttelsestype IP 20
    Forurensningsgrad (5) 2 per IEC 61131-2
    Driftshøyde 0 … 2000 m
    Monteringsposisjon horisontal (stående / liggende); vertikal
    Relativ luftfuktighet (uten kondens) 95%
    Vibrasjonsmotstand 4g per IEC 60068-2-6
    Støtmotstand 15g per IEC 60068-2-27
    EMC immunitet mot interface per EN 61000-6-2, marine applikasjoner
    EMC stråling fra interface per EN 61000-6-3, marine applikasjoner
    Eksponering for forurensing per IEC 60068-2-42 og IEC 60068-2-43
    Tillatt H2S kontaminasjonskonsentrasjon ved relative fuktighet 75 % 10ppm
    Tillatt SO2 kontaminasjonskonsentrasjon ved relative fuktighet 75 % 25ppm
