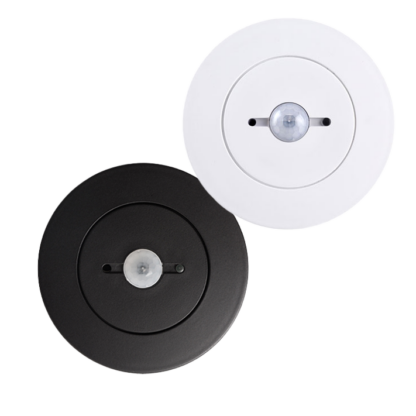

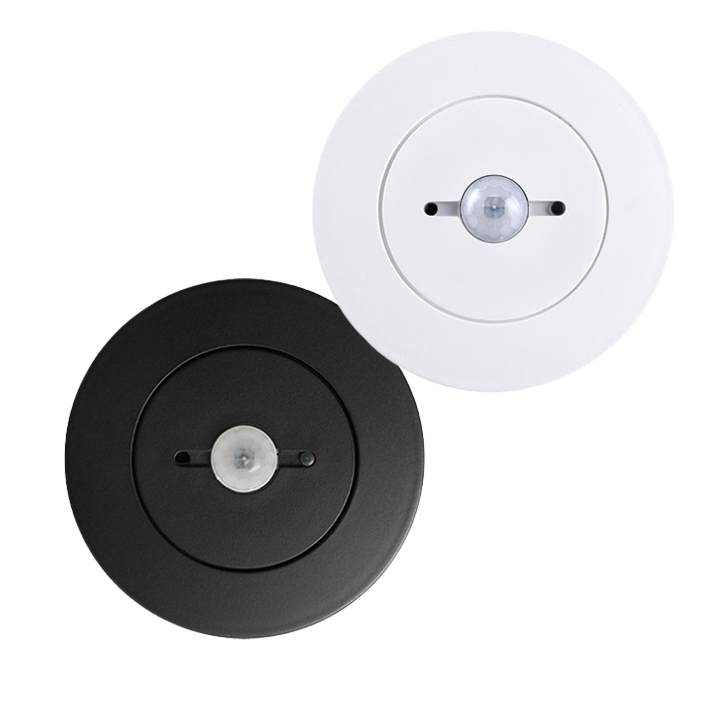

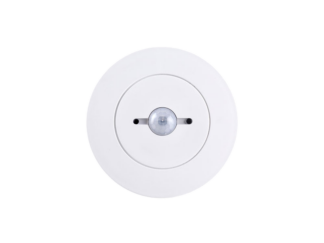

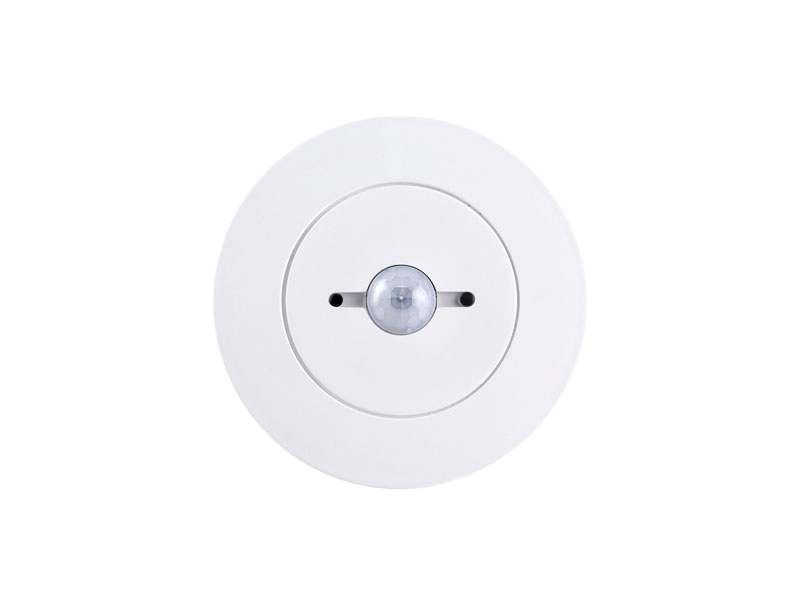

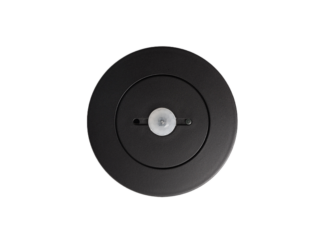

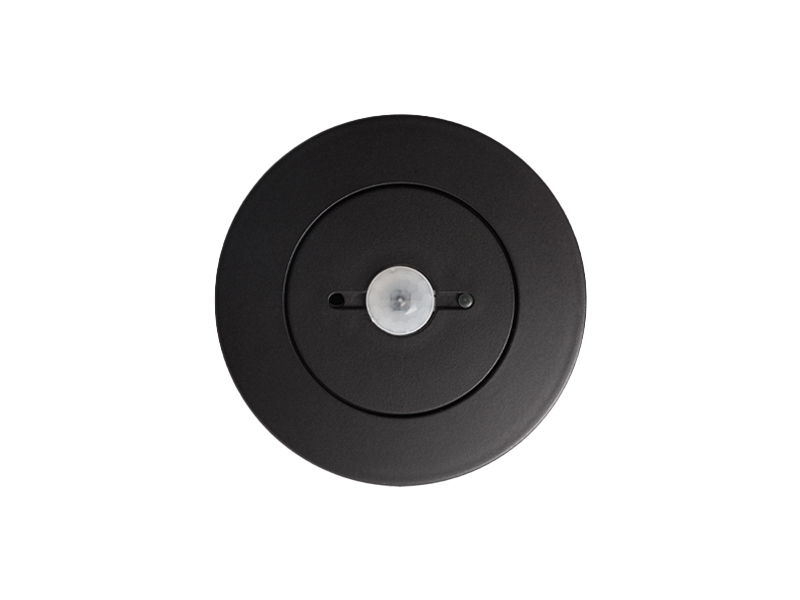

KNX pr.det. basic Ø12m m/3 inng.
Listepris Fra 1 565,-
- KNX tilstedeværelsesdetektor, som er egnet for takmontering, håndterer tilstedeværelsesregistrering.
- 3 innganger for potensialfrie trykknapper eller brytere, til på/av, dimming, persienner og scenarier.
- Inngangene er digitale og støtter ikke NTC-temperaturføler eller CO₂-plugin.
- Deteksjonsområde ved 3 m monteringshøyde: opptil Ø 12 m ved bevegelse på tvers, Ø 8 m mot sensoren og Ø 4 m for sittende aktivitet.
Deteksjonsområde
Dekningen avhenger av monteringshøyde og bevegelsestype. Produsentens diagram skiller mellom sittende aktivitet (A), bevegelse mot sensoren (B) og bevegelse på tvers (C). Alle mål i tabellen er diametre.
| Monteringshøyde | Sittende aktivitet (A) | Mot sensoren (B) | På tvers (C) |
|---|---|---|---|
| 2,5 m | Ø 3,8 m | Ø 7 m | Ø 10 m |
| 3 m | Ø 4 m | Ø 8 m | Ø 12 m |
| 3,5 m | Ø 5 m | Ø 9 m | Ø 13 m |
| 4 m | Ø 6 m | Ø 11 m | Ø 14 m |
Ved 4 m monteringshøyde er største deteksjonsdiameter Ø 14 m. Hindringer, temperaturforskjeller og innstilt følsomhet påvirker faktisk dekning. Se dekningsdiagrammet i databladet ved prosjektering.
| Kategori | Spesifikasjon |
|---|---|
| Strømforsyning | Via buss EIB/KNX-kabel 21 ÷ 32V DC |
| Strømforbruk | ≤ 10 mA |
| Tilkoblinger | Kabeltilkobling 6 poler med AWG 24-ledninger, lengde 100 mm |
| EIB / KNX-kontakt | Inngang – digital modus |
| Kontakter | For potensialfrie kontakter (tørre kontakter) |
| Maks. kabellengde | Maks. kabellengde (tvunnet): ≤ 30 m |
| Spenningsovervåking | 3,3 V DC |
